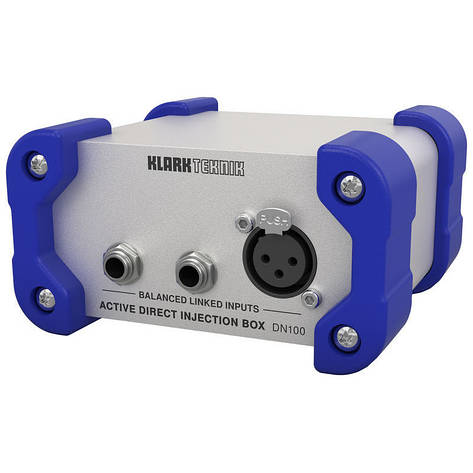

Дірект-бокс Klark Teknik DN100 V2

Klark Teknik DN100 V2 Dibox активний

Активний ди-бокс із збалансованим лінійним входом Neutrik XLR, входом з високим опором і 1/4" виходом TRS link. DN100 також має перемикачі -20 дБ PAD і Earth Lift.

Симетричний вихід, ізольований трансформатор

Вичерпні тести на прослуховування з використанням широкого діапазону активних і пасивних бас-гітар, електроакустичних гітар і електронних музичних інструментів були проведені для вибору компонентів DN100 для отримання найкращого звуку. Не тільки вибір аудіотрансформатора був особливо важливим для досягнення цієї мети, але імпеданс оточуючих компонентів також був дуже критичним для отримання найкращої можливої ​​продуктивності аудіотрансформатора. Лінійні характеристики вихідного сигналу трансформатора були ретельно оптимізовані, щоб забезпечити найкращу частотну та фазову характеристику для коротких і довгих кабелів і широко варіюючих імпедансів ліній і клем.

При розробці Klark Teknik DN100 було зроблено обережність, щоб уникнути насичення сердечника аудіотрансформатора, і на шляху проходження сигналу було розміщено постійний високочастотний фільтр, щоб відрізати частоти, нижчі від музично релевантних. Найнижча нота на 5- або 6-струнній бас-гітарі — B0 при 30,87 Гц, а найнижча нота на клавіатурі з 88 клавішами — A0 при 27,50 Гц. Klark Teknik DN100 все ще підтримує частотну характеристику ±0,5 дБ при цих найнижчих звуках.

Подібно до трансформатора в тракті сигналу, DN100 також має трансформатор, який ізолює шини живлення вхідного кола від фантомного живлення, що надходить від вихідного роз’єму XLR. У поєднанні з перемикачем Earth Lift ця повна гальванічна розв’язка вхідного та вихідного інтерфейсів гарантує уникнення будь-якого ризику петлі заземлення при безпосередньому живленні від обладнання за лаштунками.

Подвійні входи імпедансу

Для DN100 була розроблена спеціальна вхідна схема інструментального класу з використанням передових аналогових технологій для створення дуже високого вхідного опору, необхідного для пасивних гітарних і бас-гітарних звукознімачів, зберігаючи при цьому низькі фактичні значення компонентів для мінімізації шуму. Цей інноваційний підхід до розробки схем забезпечує дуже низький рівень власного шуму, який у поєднанні з високою точкою зрізу створює неперевершений динамічний діапазон у блоку DI з фантомним живленням +48 В.

Klark Teknik DN100 має один паралельно з’єднаний вхід XLR і два входи 1/4" TRS, один з яких також можна використовувати як вихід зв’язку для підключення гітарного або бас-підсилювача. При підключенні лише до входу XLR вхідний опір становить 20 кОм, що ідеально підходить для пристроїв лінійного рівня та забезпечує ще менший рівень шуму. Цей вхідний опір занадто низький для гітарних і бас-гітарних звукознімачів і видаляється зі схеми, коли штекер вставляється у вхід 1/4″ TRS, забезпечуючи номінальний вхідний опір 1 МОм, що ідеально підходить для пасивних електричних датчиків.

Перемикачі Pad і Earth Lift з підсвічуванням 30 дБ

Klark Teknik DN100 оснащений перемикачами Pad і Earth Lift з підсвічуванням, які разом зі світлодіодом, що вказує на фантомне живлення +48 В, забезпечують відображення стану «з першого погляду», навіть на великих відстанях і кутах огляду.

Перемикач Earth Lift відокремлює вхідну землю від вихідної, що корисно для усунення петель заземлення між пристроями, підключеними до різних електромереж.

Міцна конструкція

Завдяки міцному алюмінієвому корпусу DN100 був розроблений з урахуванням суворих умов живих концертів. Захисні гумові куточки додатково ізолюють корпус DN100, щоб додатково підвищити його електроізоляцію. Високоякісні роз'єми Neutrik XLR забезпечують надійне аудіо з'єднання.

Особливості Klark Teknik DN100 V2

• Активний блок DI з високим вхідним сигналом і фантомним живленням +48 В для розширеного динамічного діапазону
• Повністю ізольована від трансформатора конструкція забезпечує електричне розділення між PA та сценічним обладнанням
• Збалансований лінійний вхід на роз’ємах Neutrik XLR і вхід і вихід з високим опором на роз’ємах 1/4" TRS.
• Вхідний аттенюатор 20 дБ і перемикачі заземлення
• Екструдований алюмінієвий корпус з гумовими захисними куточками
• Компактний і міцний дизайн

Технічні характеристики Klark Teknik DN100 V2 Записи

• Роз’єми: 2 x 1/4″ TRS і 3-контактний XLR, з’єднані паралельно
• Імпеданс: 1 МОм номінальний, симетричний або незбалансований, 20 кОм (лише XLR)
• Максимальний рівень вхідного сигналу: 35 dBu (з увімкненою панеллю)
• Атенюатор: 20 дБ

Виходить

• Роз'єм: 3-контактний XLR
• Імпеданс: 50 Ом
• Макс. вихідний рівень: 15 dBu при навантаженні 10 kΩ
• Хв. навантаження: 600 Ом

система

• Шум: -103 dBu, від 22 Гц до 22 кГц, незважений, з резистором 10 кОм на вході
• Частотна характеристика: від 20 Гц до 20 кГц, ±1 дБ, навантаження 10 кОм
• Спотворення (THD + N): типове <0,005% на 1 кГц, +10 дБн

Блок живлення

• Напруга: +48В фантомне
• Споживаний струм: <10 мА
